Приточная установка V-STAT


"V-STAT" приточная установка для бесшумной вентиляции квартир и офисов, рассчитанная на помещение до 70 м².

Монтируется на наружной стене вентилируемого помещения специально разработанным способом через вентиляционный канал. Принцип монтажа настолько прост, что это может сделать один человек. Особенно просто это сделать в домах, где уже установлены стеновые воздушные клапаны. (на штатные места клапанов VTK, Aereco, КИВ-125). Легкий корпус установки закрепляется на стене через канал, после чего в него вставляется и защелкивается основной блок со всеми узлами. Металлический, герметичный корпус прибора не пропускает уличный шум в вентилируемое помещение, что в совокупности с удачно скомпонованной схемой и тихим вентилятором, делает эксплуатацию очень комфортной даже ночью.

Стандартно "V-STAT" комплектуется пылевым фильтром EU-7, но опционально возможны варианты и с более глубокой степенью очистки воздуха. Управление прибором осуществляется с помощью встроенной автоматики и дистанционного пульта, с возможностью временного программирования различных функций (недельный таймер).

V-stat за окном V-stat в квартиреУстановка может располагаться как вертикально, так и горизонтально. Малые размеры помещения (низкие потолки, отсутствие подсобных помещений), не препятствуют установке оборудования. Компактные габариты делают прибор мало заметным на стене дома. При желании одним прибором можно обеспечить воздухом несколько помещений, сделав разводку каналов внутри комнат.

Установка обслуживается извлечением примагничивающейся кассеты с фильтром через открытое окно, а при необходимости можно легко вынуть весь основной блок без снятия несущего корпуса.



V-stat в квартире

Вариант разводки
воздуховодов на 2 комнаты →

Отличительные особенности

  • Супер компактные размеры (учитывая комплектацию)
  • Низкий уровень шума
  • Революционный способ монтажа. Быстрый, легкий, без нарушения отделки помещения, не требующий специальных навыков
  • Многофункциональный сенсорный пульт класса люкс с цветным дисплеем
  • Недельный таймер с ежедневной уникальной настройкой
  • Автоматическая система регулирования заданной температуры
  • Пожаробезопасный полупроводниковый нагреватель, не сжигающий кислород
  • Трёхступенчатая регулировка количества подаваемого воздуха
  • Встроенный воздушный клапан оснащённый электроприводом
  • Класс защиты, позволяющий размещать установку за пределами помещения (на улице, под воздействием окружающей среды)
  • Система контроля загрязненности фильтра
  • Упрощённая система обслуживания
  • Удобные разъемы проводов питания и управления
  • Возможность монтажа на вентилируемом фасаде

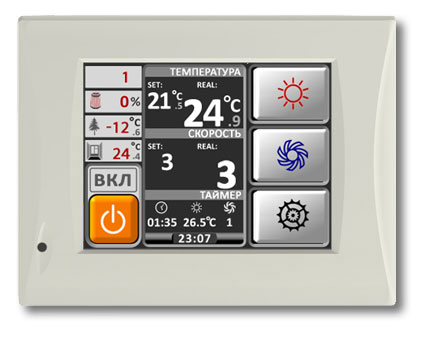

Рады Вам сообщить, что с января 2012 года компания VENTMACHINE начинает применять в своих установках, как альтернативный вариант, новую автоматику и сенсорный цветной пульт фирмы GTC.

Комплект автоматики OAZIS-SYBERIA предназначен для управления приточными и приточно-вытяжными вентиляционными установками с водяным или электрическим калорифером.

  • Автоматическое ПИД-регулирование мощности калорифера для нагрева воздуха до заданной температуры в диапазоне от +5°С до +30°С для электрического калорифера и от +15°С до +30°С для водяного калорифера;
  • Управление производительностью - переключение скорости вентиляторов: количество ступеней - от одной до трех (от одной до семи в бинарном коде при использовании частотных преобразователей). Вытяжной вентилятор переключается синхронно с приточным;
  • Многоуровневая защита от замерзания калорифера (в приточных установках с водяным калорифером). Система автоматики контролирует температуру калорифера, окружающего его воздуха и обратной воды с помощью трех независимых датчиков, что исключает возможность размораживания калорифера в холодное время года из-за неисправности одного из них;
  • Защита от перегрева калорифера (в приточных установках с электрическим калорифером). При срабатывании датчиков перегрева приточная установка выключается;
  • Контроль загрязненности воздушного фильтра. В качестве датчика загрязненности фильтра может использоваться как пороговый датчик дифференциального давления, так и аналоговый датчик. В последнем случае текущая степень загрязненности отображается на дисплее в диапазоне от 0 до 100% в цифровом виде и виде гистограммы. Реакция контроллера на срабатывание датчика настраивается пользователем;
  • Контроль работы вентилятора по датчику дифференциального давления или по встроенному в двигатель термоконтакту;
  • Контроль состояния датчиков на обрыв и короткое замыкание;
  • Недельный таймер для программирования режима работы (температура, производительность, включение/ отключение) приточной установки по дням недели в заданное время (до четырех команд в сутки);
  • Функция "Северный старт". Последовательное увеличение скорости вентилятора от первой до заданной при включении установки. Актуальна при низких температурах входящего воздуха и при недостаточной мощности калорифера (не хватает мощности при больших скоростях вентилятора);
  • Функция "Понижение скорости". В холодное время года мощность калорифера может оказаться недостаточной для поддержания заданной температуры. В этом случае скорость вентилятора будет автоматически снижаться до тех пор, пока температура на выходе приточной установки не поднимется до заданной;
  • Функция "Автоматический запуск системы". При сбое и восстановлении питания приточная установка начнет работать в том же режиме, в котором она находилась до отключения питания;
  • Подключение к системе "умный дом" по стандартному протоколу Modbus RTU. Управление приточной установкой и другими устройствами с помощью SCADA систем.
  • Управление внешними устройствами. Контроллер имеет выходы для управления вытяжной установкой, активными внешними фильтрами (фотокаталитический, электростатический и др.), канальным увлажнителем и другими внешними устройствами.
  • Удаленное управление ("Внешний стоп" отключение/ включение, "Пожар" – аварийное отключение) приточной установкой от внешних устройств, таких как гигростат, датчик углекислого газа, пожарная сигнализация и других.



















Технические характеристики

Скорость вращения вентилятора 1 2 3
Производительность, м³/час. 55 80 180
Уровень шума на выходе из установки, dB 29 31 33
Мощность вентилятора, кВт 0,11
Мощность нагревателя, кВт Pmax=2,1
Pном=1,4
Напряжение питания, В / Гц 220-230 / 50-60
Кабель электропитания, мм² 3 × 1,5
Кабель пульта управления UTP 2 × 2
(две витые пары)
Габаритные размеры, мм 704 × 279 × 184
Вес, кг 12.7
Класс защиты IP44
Размещение Наружное
Степень очистки воздуха Пылевой фильтр EU 7
Режим работы Непрерывного действия
Поддержание заданной температуры приточного воздуха, °C В диапазоне +5...+30
Условия эксплуатации: Температура входного воздуха, °С -26 / +50

Габаритные размеры

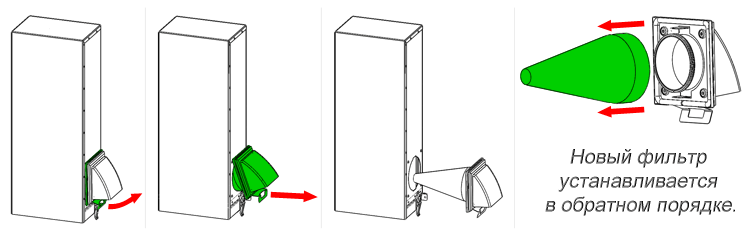

Замена фильтра в установке V-STAT

Замена фильтра в установке V-STAT
